【Blender5.0】ジオメトリノードの基本の使い方：初心者向け

• ジオメトリノードを始めるには何かオブジェクトにつける必要があります。何でもいいのでオブジェクトを出して選択してください。
• 別の分割画面でエディタのタイプをGeometry Node Editorにしてください。
• Newのボタンを押します。
• ジオメトリノードが出ます。

ノードエディタ上で、

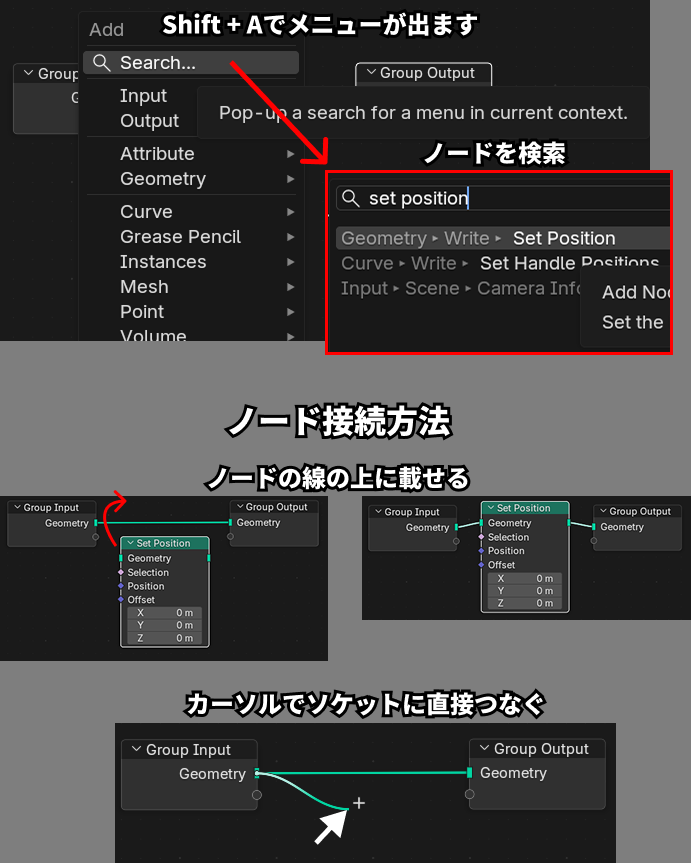

Shift + A

で追加ノードのメニューが出ます。

カテゴリごとにノードを整理してあるメニューですが、使いづらいので、検索窓を使います。

Search…となっているところをクリックすると検索ウィンドウが出ます。使うノードの名前を入れると予想で複数のノードを候補として下に出してくれるので、それをクリックして決定します。

ノード接続方法

ノードを線の上に移動すると勝手に接続されます。

または、カーソルでノードのラインを直接外したりつなげたりもできます。ソケットからノードの線が出てきます。

削除やノードの切り方

• ノードはXで削除できます。
• ノードを選択してAltを押しながら外すこともできます。

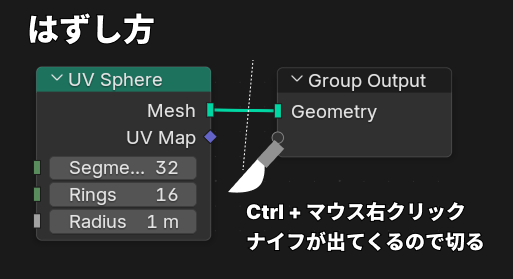

• Ctrl + 右クリック　でナイフが出てきて接続を切れます。

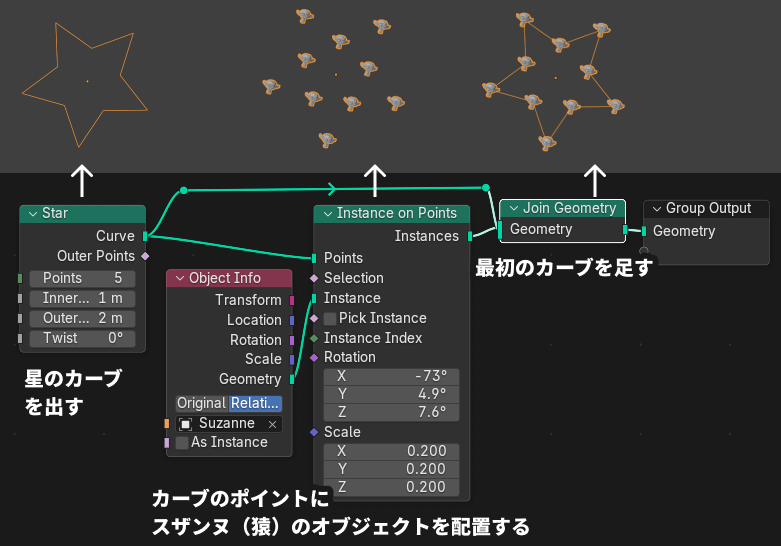

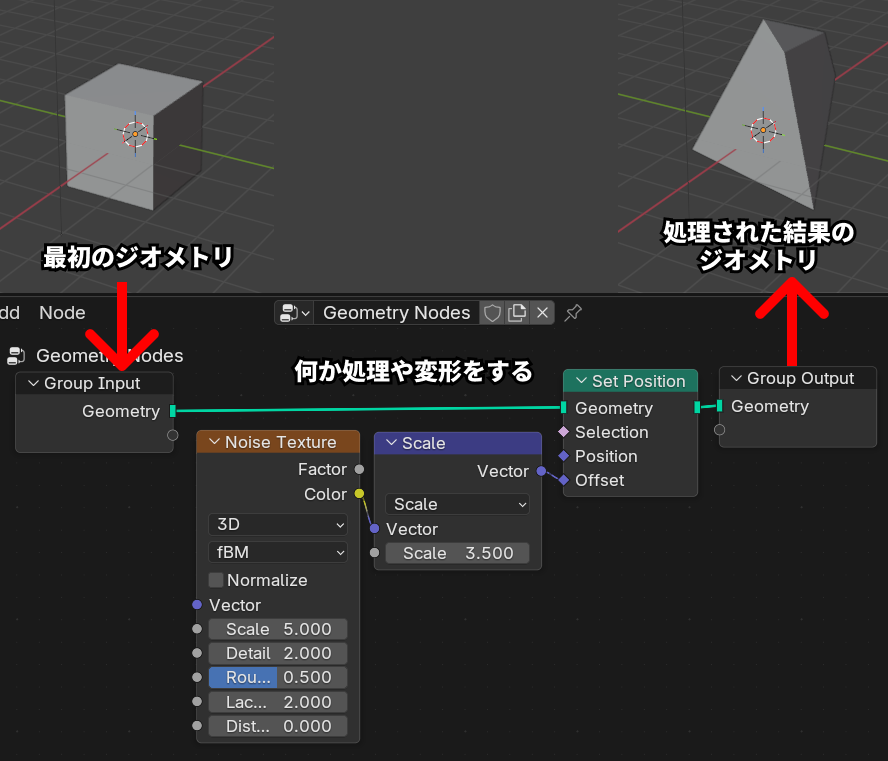

Group Input は、ジオメトリノードを追加した最初のオブジェクトの形状データを、ノード内に持ち込みます。

Group Output は、つながれたノードの処理結果を、シーンに出力するノードです。

その間につなぐノードで、変形や移動など、さまざまな処理を行います。

最初は「ノードがたくさんあって何をしているかわからない」と感じやすいですが、考え方は意外とシンプルです。

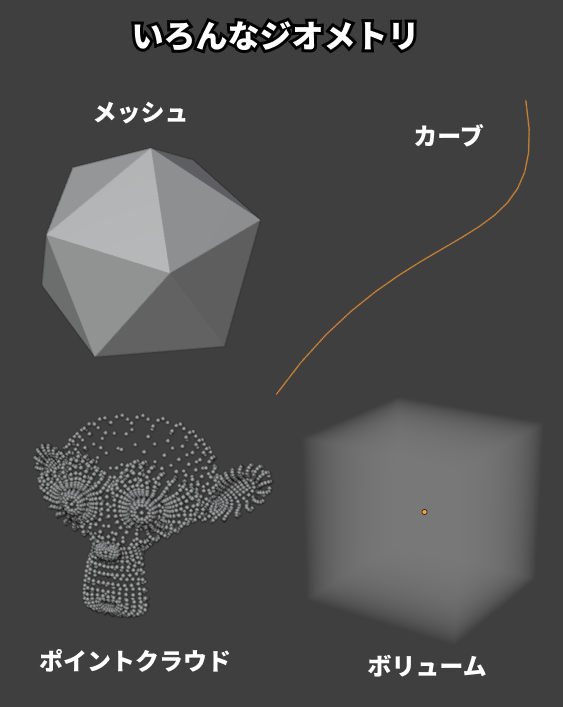

ジオメトリノードで扱うジオメトリとは、

• メッシュ（Mesh）…頂点・辺・面で構成された形状データ
• カーブ（Curve）…制御点とハンドル、補間方法などの情報を持つ形状データ
• ポイントクラウド（Point Cloud）…位置や様々な属性を持つ点の集まり（基本的に実体はありませんが、インスタンスを場に配置することで可視化することができます。）
• ボリューム（Volume）…空間内に分布する値を持つ立体的なジオメトリ。密度や色などの属性を持ち、煙や雲、流体のような体積表現に使われます。

といった形状データそのものを指します。

ジオメトリノードでは、

• ジオメトリを増やす
• ジオメトリを削る
• ジオメトリの位置や属性を変更する

といった処理を、データとして順番に流していくイメージになります。

「形を直接いじる」というより、 形状データを加工するレシピを作っていると考えると理解しやすいです。

ソケットの形と意味

ソケットの形状からどんな値を期待しているかがある程度わかります。

• 縦バー（｜）：
  • 単一の値のみを扱うソケット
• 丸（●）：
  • 単一でもフィールドでもつなげるソケット
• 菱形（◆）：
  • フィールドをつなげてほしいソケット（単一でもつなげる）
  • 接続されたのが単一の値なのかフィールドなのかはノードの線の形状を見て判断できます。
    • 点線…フィールド
    • 実線…単一の値

縦バー以外は期待している値でなくてもつなげます。

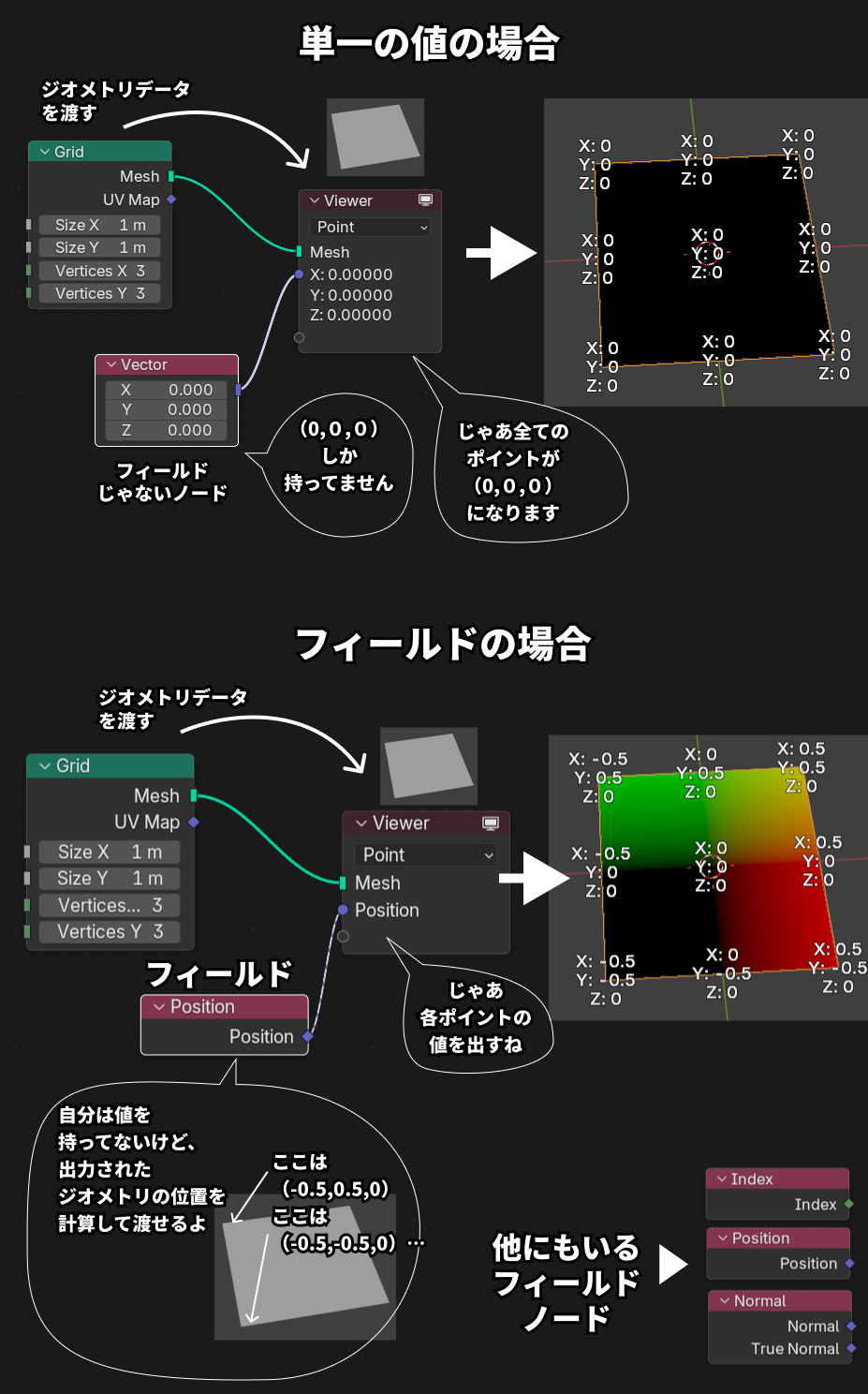

ビューア（Viewer）ノードに値を渡したときの、フィールドとフィールドではない値の違いを右図で表しています。

ジオメトリを出力するGridノードが、平面のジオメトリのデータをビューアノードに渡します。

ビューアノードはそのジオメトリのポイントに、渡された値を出力できます。

フィールドではないVectorノードは、ただ１つの値を持っていて、それしか渡せません。なのでビューアノードはどの位置でもどの要素でもその値しか表示しません。

フィールドであるPositionノードの場合は、ビューアノードに渡された平面のジオメトリから、各ポイントの位置を計算することができます。

そしてその位置の値をビューアノードに渡すので、それぞれのポイントの位置を表示することが可能になります。

フィールドノードは他にもIndex, Normalなど様々なノードがあり、各要素の情報を取得することができます。

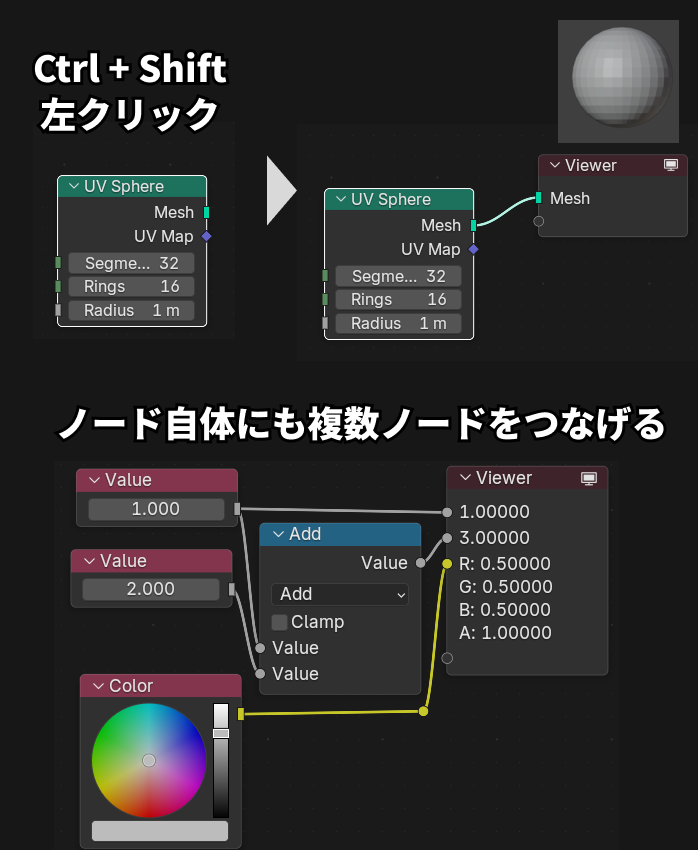

ノードを選択した状態で Ctrl + Shift + 左クリック

選択中の出力が Viewerノード に接続されます。Viewerノードを自分で追加する必要はありません。

すでにViewerノードが出ていて別のノードにつながれてる場合でも
Ctrl + Shift + 左クリック
で選択中のノードをつなぐことができます。

また、値そのものや、計算の結果、色のRGBAの値などをViewerノード上に表示することもできます。

要素を指定してフィールドなどの値を出す方法

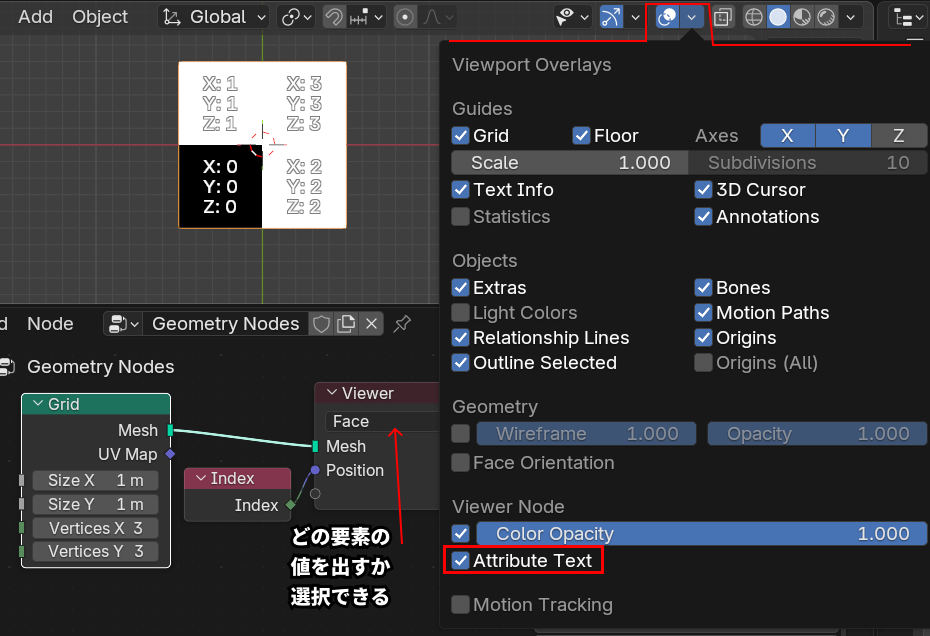

まず上部のビューポートオーバーレイのメニューを開き、Attribute Textにチェックを入れます。

Viewerノードに調べたいジオメトリのノードを接続し、見たいフィールド値のノードをその下につなぎます。

Viewerノードにどの要素の値を出力するかメニューが出るので選択します。

面（Face）なら面の中心部に、頂点（Point）なら頂点部分に数値が表示されます。

ノードエディタ上で、
Ctrl + 右クリック ＋ ドラッグ
を使うと、線をなぞった部分の接続をまとめて切断できます。
ごちゃごちゃした配線を一気に整理できます。

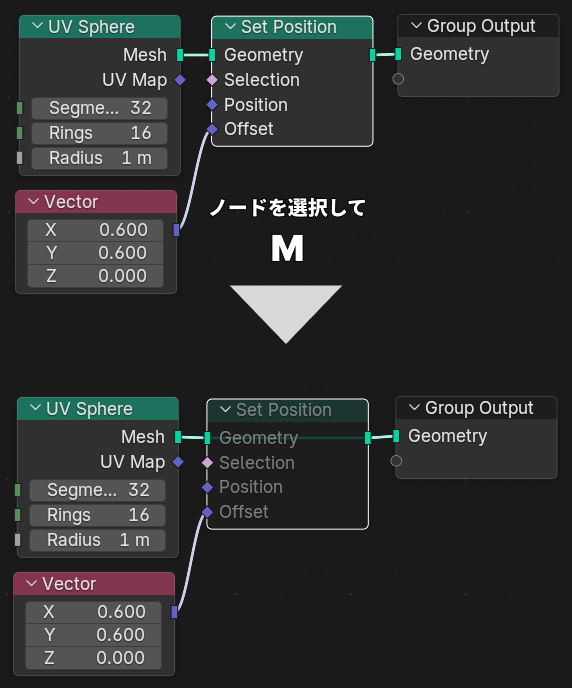

ノードを選択し、Mキーを押すと一時的にノードを無効化できます。

• 効果を比較したいとき
• 処理が重いノードを一時的に止めたいとき

によく使います。

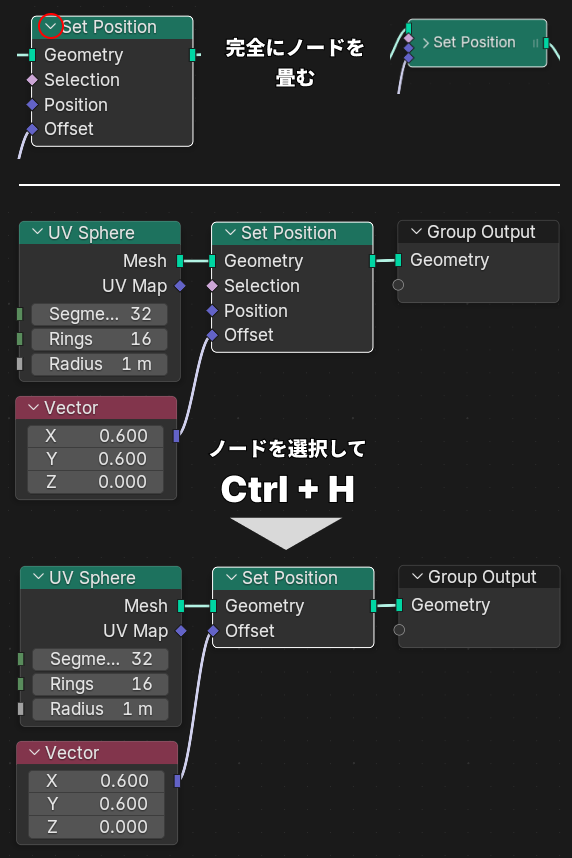

ノードの下向き三角のアイコンをクリックするとノードを完全に畳むことができます。もう一度クリックで開きます。

これでもノードを整理することはできますが、どこのソケットにノードをつないでいたか、わかりにくくなるので、使っているソケットは表示したいことも多いです。

そういうときは、
Ctrl + H
でノードをコンパクトに畳めます。
もう一度Ctrl + H で開きます。

• 大規模なノードツリー
• 処理の流れは分かっているが詳細は不要な部分

を整理するのに便利です。

たくさんのノードをつなぎ、コードの線がごちゃごちゃしているとき、同じノードのコードはまとめることができます。

コードの上を
Shift + 右クリック
でドラッグすると、そのコードがまとまり、まとまった部分がポイントとなってGで移動させることができるようになります。

一本のコードを見やすいように移動させたい場合にポイントを作ることもあります。

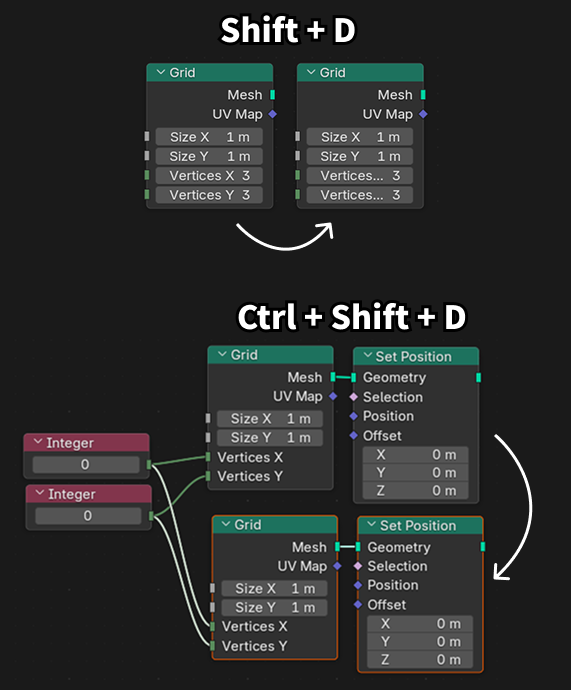

ノードを複製

コピーしたいノードを選択してShift + Dで複製できます。

つながったノードが接続されたまま複製したい場合

コピーしたいノードを選択してCtrl + Shift + Dでソケット入力が外れることなく複製できます。

かなりよく使う機能です。

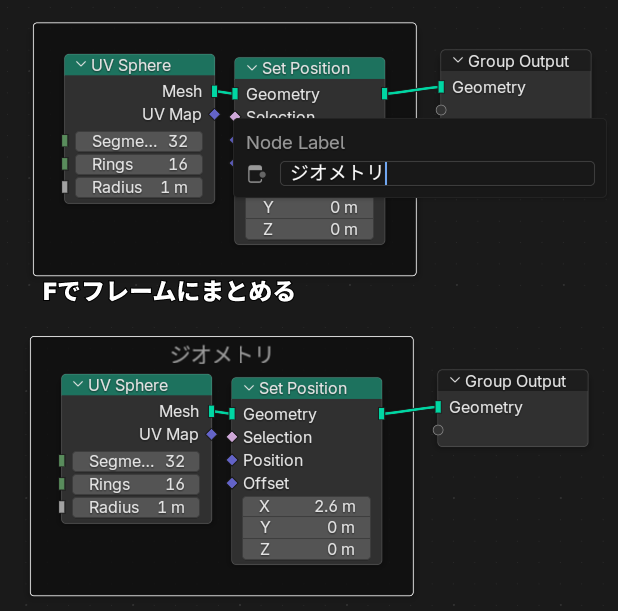

F で、選択したノードをフレームにまとめられます。

ラベルを入力するウィンドウが出るのでそこにわかりやすいラベルを入力すると、わかりやすいようにノードをまとめることができます。

ノードをフレームに追加したいときはそのままノードを中に入れる。出すときはノードを選択してAlt＋Pを押します。

• 処理の塊ごとに整理できる
• コメントを書いて意図を残せる

ノードが増えると何をしているのか後で見返して理解するのが難しくなってきます。初心者のうちからわかりやすくまとめることをオススメします。

※5.0以前のバージョンではCtrl + Fでフレームにまとめていました。

フレームをもっと便利に使う

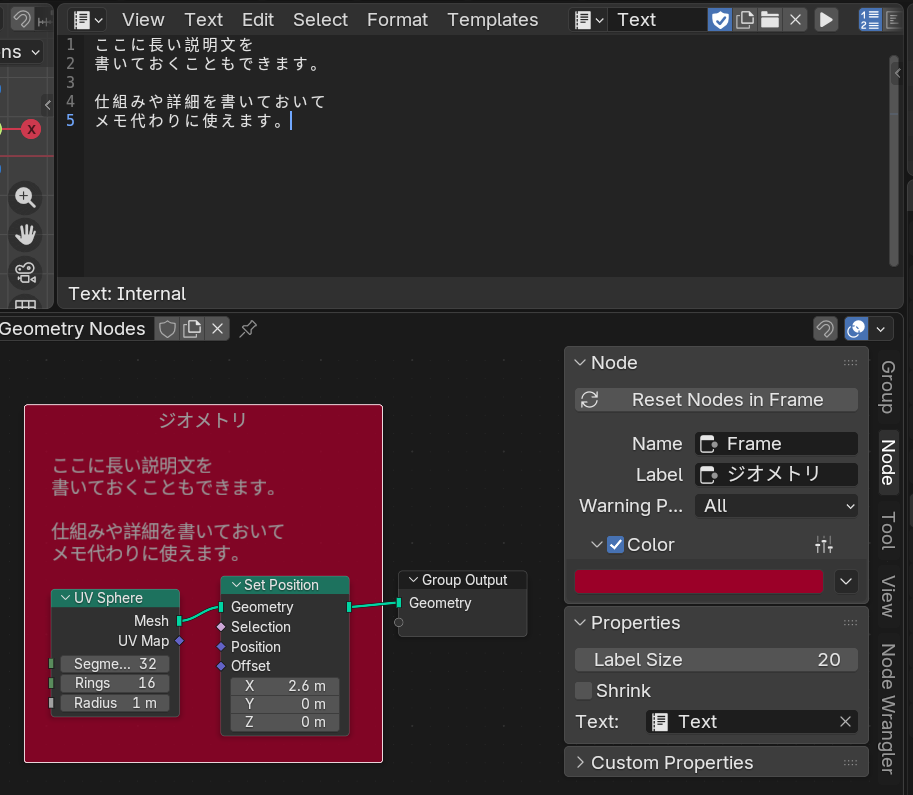

フレームを選択して、ノードエディタの右側にあるNodeタブを開くと、詳細なオプションを設定できます。

ラベル名を変更したり、色をつけたり、文字サイズを変更できます。

Shrinkのチェックを外すと、ノードギリギリにフレームが縮まらなくなります。

また、ラベルには長文が入らないですが、TextにTextエディタに入力した文章を表示することができ、長文をメモしておくことができます。（※テキストエディタに日本語をそのまま入力することができないので、別のメモ帳などに書いた文章をコピペしてください。）

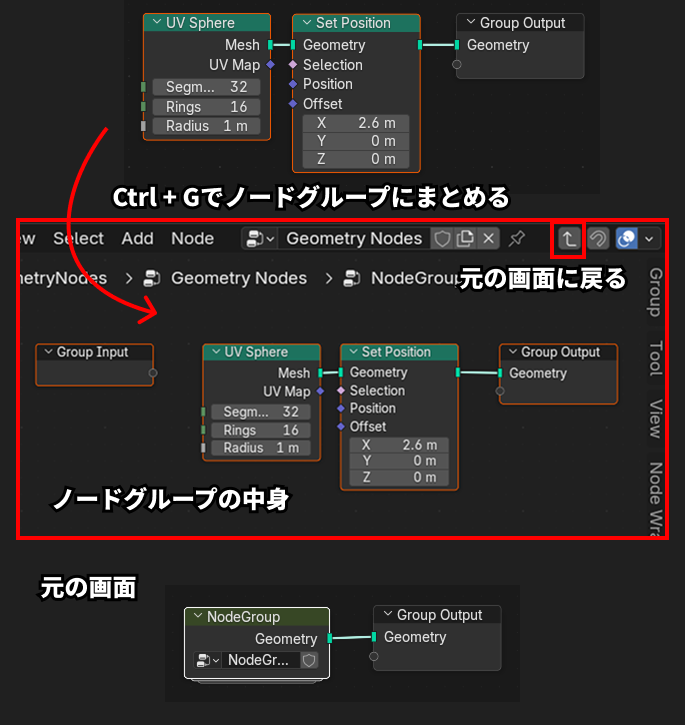

Ctrl + G で選択したノードをグループ化し、１つのノードにまとめることができます。

最初にノードをグループ化すると、ノードグループの中身の画面に移動します。ノードエディタ右上の矢印アイコンをクリックするか、Tabキーで元の画面に戻れます。

元の画面に戻るとNodeGroupというまとめたノードが出来ています。選択してTabキーで中身のノードを見ることができます。

• 再利用したい処理
• 見た目をすっきりさせたい処理

をまとめるのに向いています。

最初はフレーム、 慣れてきたらグループ、という使い分けで問題ありません。

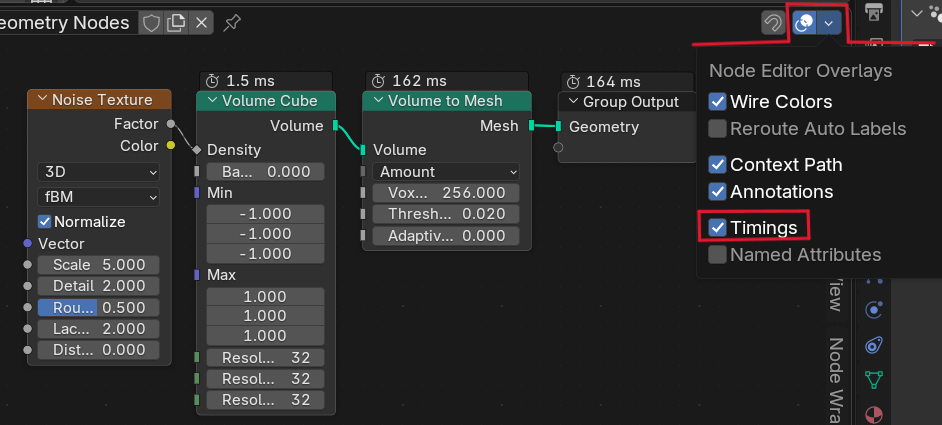

ノードエディタのオーバーレイメニューの中にTimingsという項目があります。チェックを入れると

そのノードが処理するのにかかった時間が表示されます。

どのノードの処理が重いのか、Blenderがフリーズしそうなのかわかるので便利です。
