【Blender4.5】Interpolate Hair Curvesノードでカーブが生えない、少ない問題を解決する

Interpolate Hair Curvesノードは、ヘアーカーブでガイドカーブを植えると、補間して自然な子カーブを生やしてくれるノードです。

しかし、メッシュの大きさによって、同じ設定でも違う量のカーブが生えてくるという問題があります。

例えば右図のように、１ｍ半径の球ではデフォルト設定である程度カーブが生えていますが、0.5ｍ半径の球ではたった１本のカーブしか生えていません。

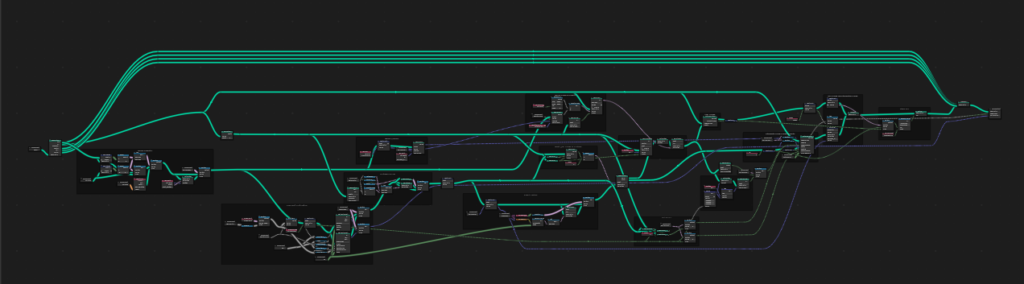

Interpolate Hair Curvesノードのノード内容は右の図のようになります。

この中にガイドカーブを補間しカーブを生成する、Interpolate Curvesノードというノードを発見しました。

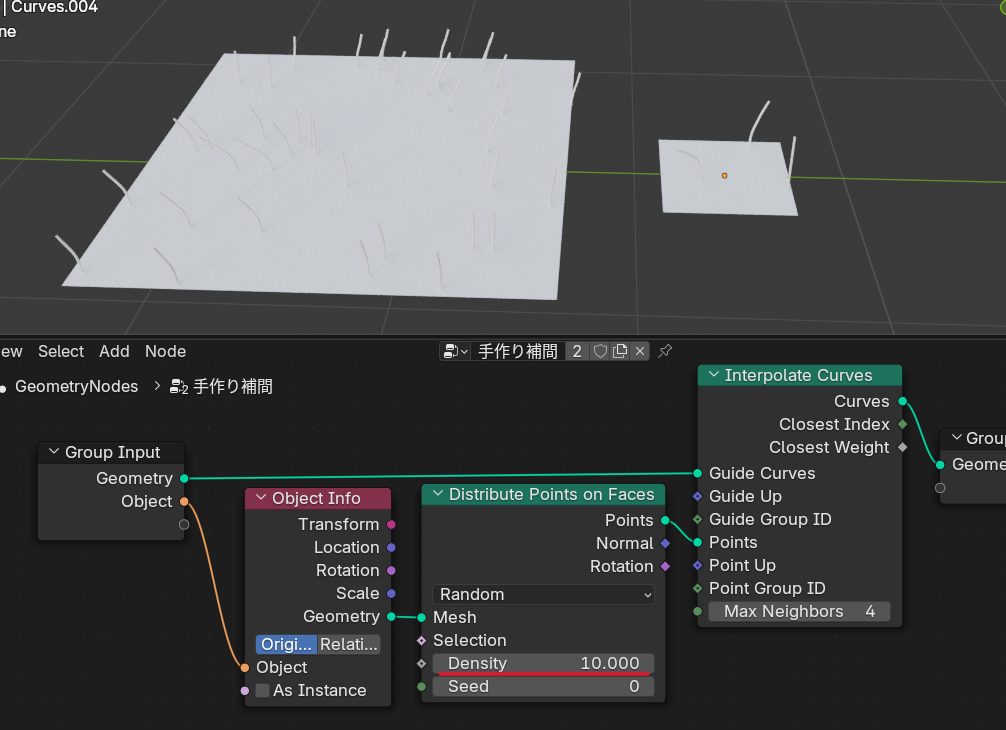

というわけでInterpolate Curvesノードを使ってヘアーカーブ補間ノードを簡易的に手作りしてみました。

Interpolate Curves ノード（カーブ補間ノード）は既存のカーブの間を補間して新しいカーブを生成するノード。元のカーブの数を少なくして編集しやすくしつつ、最終レンダリングやビューポート表示用に高密度のカーブを作るのに便利なノードです。
（髪の「子カーブ」生成などでよく使われます）

入力（Inputs）に

1. Guide Curves（ガイドカーブ）
   • 新しいカーブを補間する元のカーブ。
2. Points（ポイント）
   • 新しく生成するカーブの根元の位置。

以上２つのパラメータが必要なことを発見しました。

では最初の画像を見てみましょう。実際計算してみます。

球の表面積 S=4×π（パイ）×（ｒの二乗）

大きい球の表面積
４×3.14×１×１＝12.56㎡
生えるべきカーブの本数
12.56×10＝125.6本
実際生えている本数…142本

小さい球の表面積
４×3.14×0.5×0.5＝3.14㎡
生えるべきカーブの本数
3.14×10＝31.4本
実際生えている本数…39本

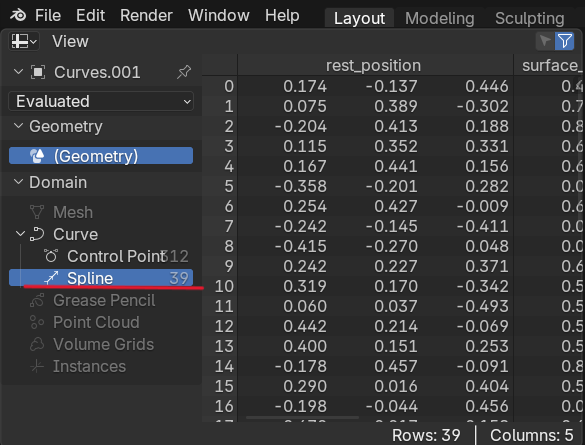

実際生えている本数をスプレッドシートで確認すると、39本生えてる…！？１本しか見えてないのに…！？

どういうことなのでしょうか…？

とりあえずTransformのScaleの値を見てみましょう。

メッシュの球を見てみると、Scaleはちゃんと１になっています。きちんとScaleが適用されているようです。

次はカーブ。

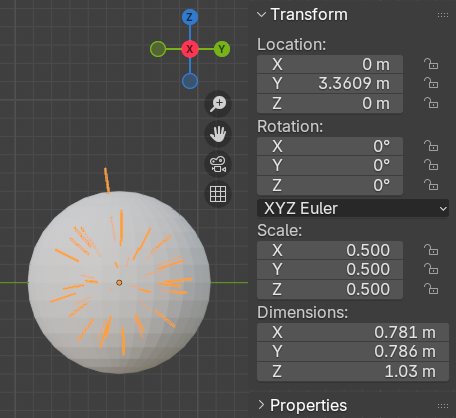

Scaleの値が0.5になっている…！！そしてカーブを選択すると、球の内部に隠れたカーブがあります。これが生えているのに見えないカーブっぽい…。

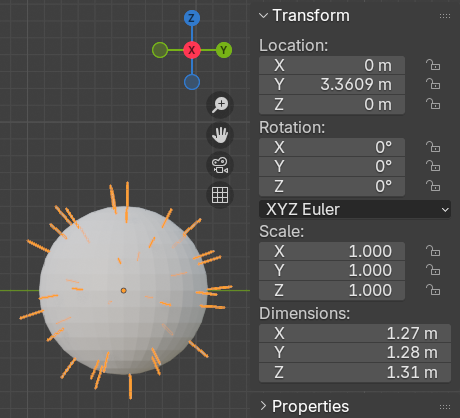

スケールを適用すると、カーブがメッシュ上に生え、大体計算通りになりました。

つまり、カーブのスケールをきちんと適用してない場合、スケールがかかった小さい球にカーブが生えることになるから、カーブの根本の位置がメッシュの内部に入り、表面には見えなくなる…ということでした。

しかし、じゃあ１本見えてるカーブは何なんだろう？どうしてガイドカーブだけ見えているのでしょうか？

もう一度Interpolate Hair Curvesノードの内容を調べてみると、どうやら元のガイドカーブをJoin Geometryで一緒にしているようでした。

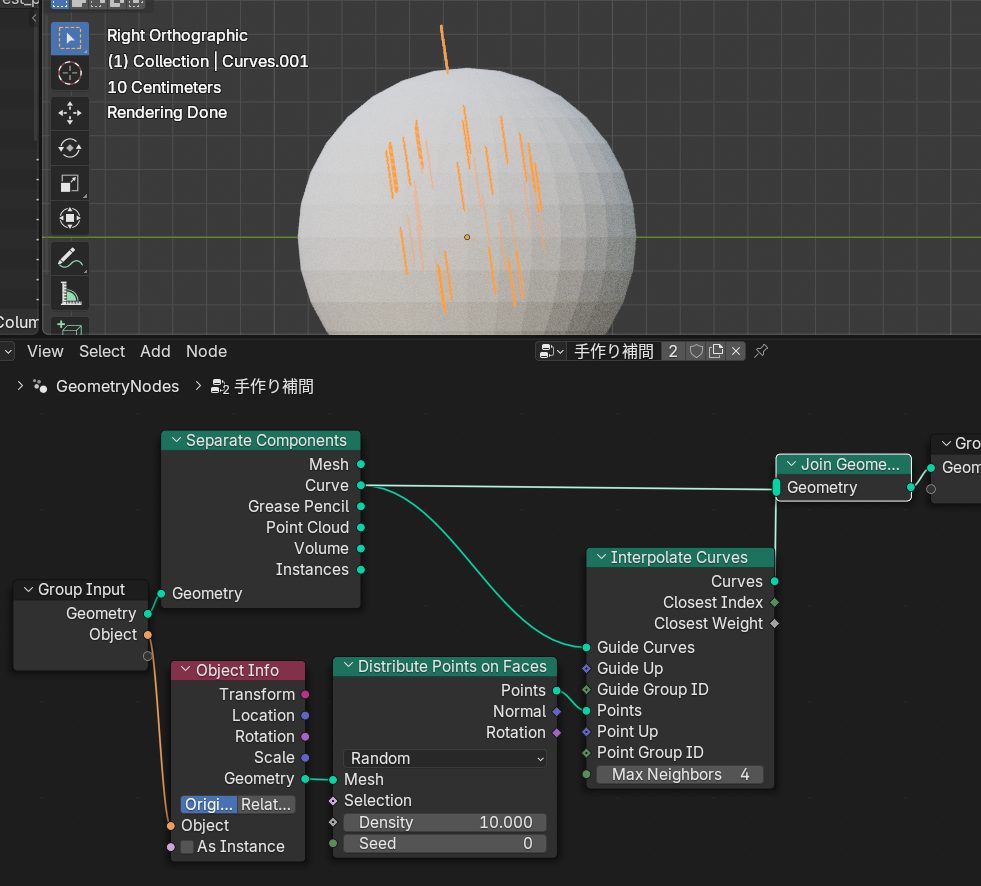

簡易的に作ってみた補間ノードにその機構を再現してみました。元のCurveをJoin Geometryノードで足しています。

こうすると、Interpolate Curvesノードで補間カーブを生成した約39本のカーブ（スケールがかかっているから内部にしか生えてない）と、ガイドカーブ１本が再現されます。

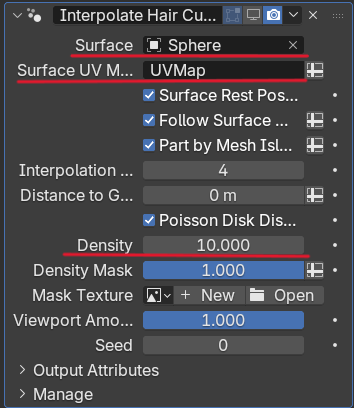

あとは、基本的なことですが、Surfaceのメッシュや、UVマップを間違えずにちゃんとセットすることも重要です。

人の頭部の大きさは
高さ　平均23ｃｍ
横幅　平均15.5ｃｍ
奥行　平均18ｃｍ

くらいで、その中で髪が生える面積はさらに小さくなり、１ｍと比べるとかなり狭い領域になります。

人間の髪の毛は約10万本、毛髪の太さは約0.07～0.08mm（CGにすると細すぎるのでBlenderだと大体0.2～0.4ｍｍにしている人が多い、髪の毛も本数もリアルな本数まで増やすことはないです。）

Densityパラメータで人間や動物くらいの大きさのメッシュにカーブを生やす場合、200,000～400,000本という莫大な数値になってしまうのは、毛が生える面積等を考えると仕方がない数値になります。

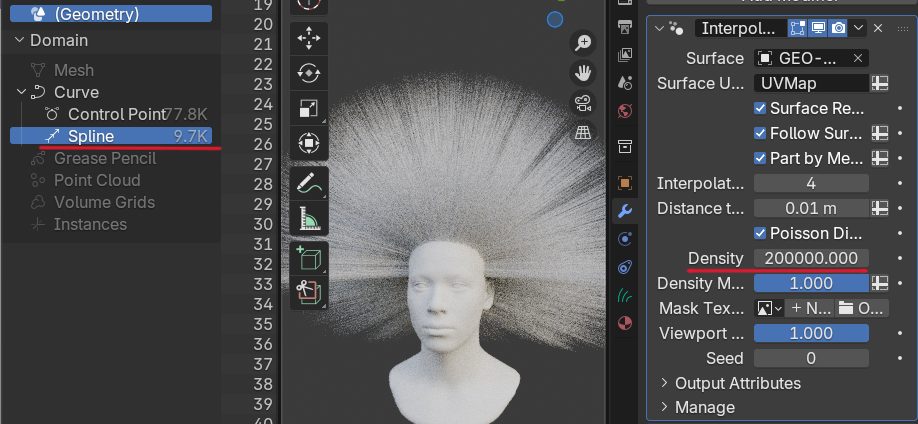

右画像：Densityを200000に設定してやっと9700本生えている。

何十万と設定しているのに全然髪が生えてない！！ってときは、メッシュがものすごく小さいか、どこかで設定を間違えているか、スケールを適用してない可能性が高いのでチェックしてみてください。
