【Blender4.5】ジオメトリーノードで計器類・ステータスディスプレイを作る⑤～画面を曲げる～

左の動画にあるような、ヘッドセットの前でピコピコ動いてるやつを作っていくシリーズの解説記事です。

※うまく再生されない場合は再読み込みしてみてください

• 直線上の目盛り
• 円型のエネルギーメーター
• ランダムなポイントを表示するグリッド
• 不規則な波形メーター
• 画面をフェイスシールドに合わせて曲げる

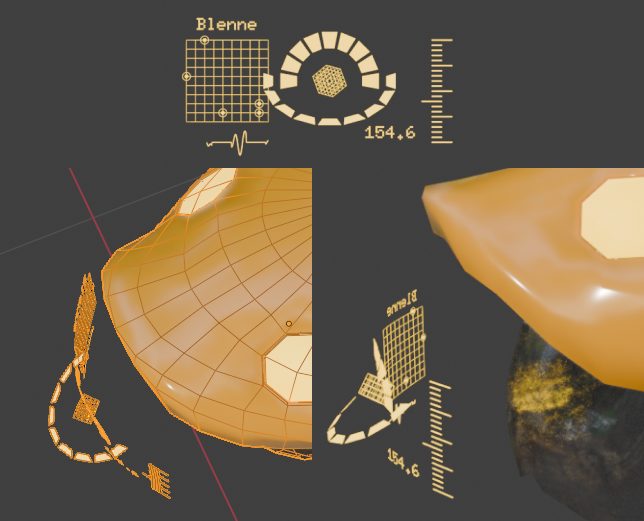

このシリーズで作ってきた、❶、❷、❸、❹の部品を平面になるように並べてきたと思います。（そうじゃない方は一回平面に並ぶように位置を調整してみてください。）

この一枚のディスプレイをまとめて、フェイスシールドに沿って曲げていきます。

全体

Join Geometryノードで今まで作った部品をまとめます。

このときGroup Inputは外しておいてください。このノードはジオメトリノードをつけたオブジェクトそのものなので、これをつなぐと、ヘッドセットまで曲がってしまいます。

※Join Geometryでまとめるときは、別にこの形じゃないとダメというわけではないので、各自でわかりやすいようにまとめておいてください。

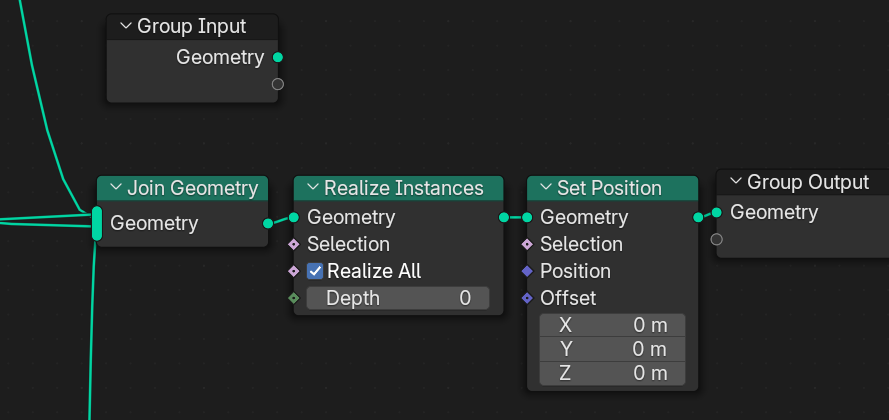

Realize Instancesノードでインスタンスを実体化し、画面を曲げるためにSet Positionノードをつけておきます。

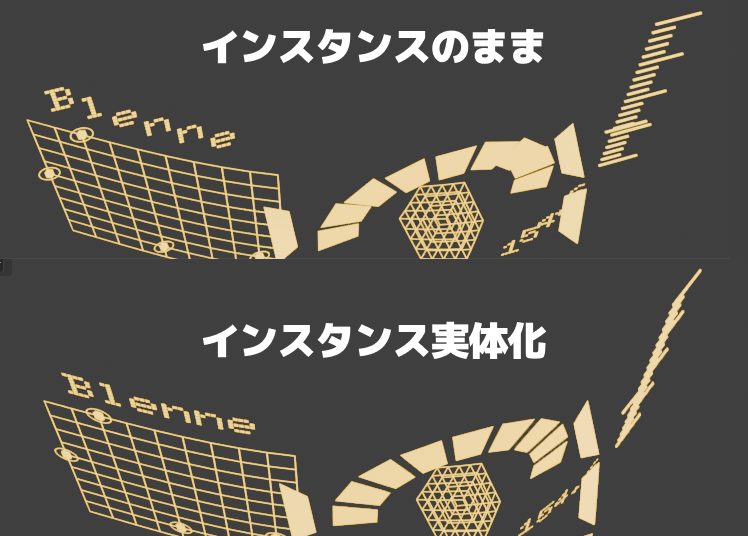

実体がないので、インスタンスのままのときはただ配置するポイントの位置がずれているだけで、メッシュを曲げることができていません。

Realize instancesノードを使ってインスタンスを実体化すると、きちんとメッシュを曲げることができるようになります。

インスタンスはデータのコピーなのでメモリ消費が少ないですが、実体化すると処理が重くなります。たくさんのインスタンスを配置するときは注意してください。（処理を軽くするため、実体化せず使うというのもOKです。）

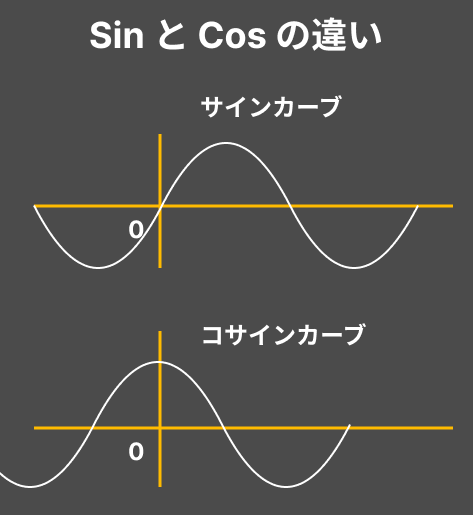

サインカーブは、波形の山と谷の中間地点がグラフの原点に来る、左右非対称のグラフです。

対してコサインカーブは、原点に山がきて、左右対称なグラフになります。

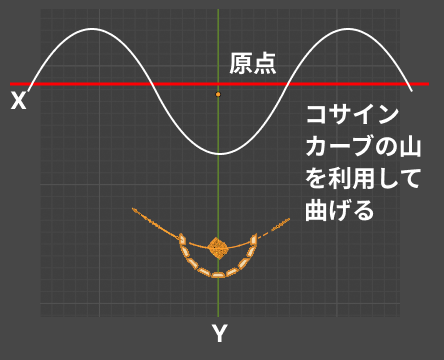

ステータス画面の原点も中心に来ていると思いますので、原点で山ができているコサインカーブを使います。

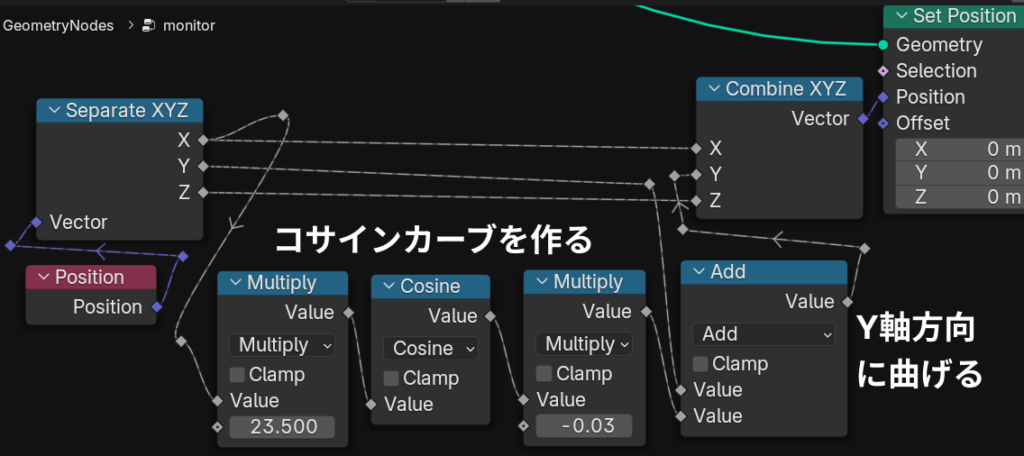

ステータス画面の現在のY座標の位置にAddノードでコサインカーブの値を足して曲げています。（ちなみに図では山が谷になり逆になっているので、Cosineノードの右にMultiplyノードで負の数をかけて向きを逆にしています。）

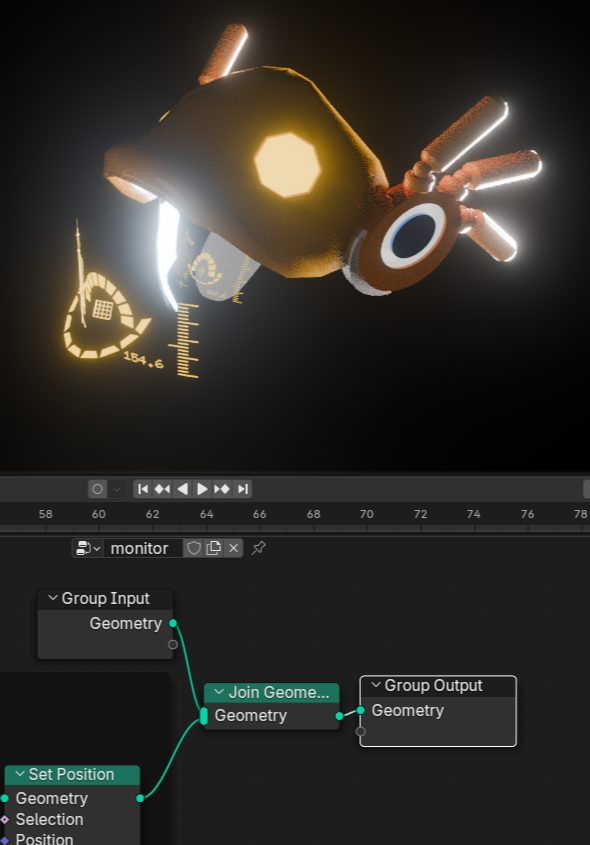

あとはGroup Inputノード（ヘッドセット）をJoin Geometryノードで合体させて、出来上がりです。

シリーズを通して、基礎的なゲージやメモリ、メーターの作り方を解説してきました。

読んでわからなくても、何回か作ってくるとコツがつかめてきたりするので、真似して作ってみてください。

よくわからないところでノードの数値を変えていろいろいじってると段々わかってきたりします。ノードは手を動かした方が理解が進みます！

もっと複雑でかっこいいコンソールも、このような部品の組み合わせで作れます。オリジナルのディスプレイを作るのもとても楽しいのでぜひ作ってみてください。
