【Blender4.3】Geometry Nodesでの回転系ノードまとめ

Blender 4.3 Geometry nodeの回転についてまとめたい（途中）

この記事では、BlenderのGeometry Nodesにおける回転系ノードについて解説します。回転は3Dモデリングやアニメーションにおいて非常に重要な操作であり、Geometry Nodesを使用すると、ノードベースで簡単に回転を制御することができます。

具体的には、「Rotate」ノードや「Align Rotation to Vector」ノードなど、回転に関連するさまざまなノードを使用して、オブジェクトの向きや回転をどのように操作するかについて説明します。
Geometry Nodesでの回転に関する基本的な理解と、複雑な回転操作ができるようになることを目指します。

バージョンが変わり、回転のノードも変わったところがあるので自分の理解のためのメモです。回転は苦手なので間違っているところもあるかもしれません。

この記事は、BlenderのGeometry Nodesにおける回転系ノードについて詳しく知りたい中級者～上級者向けの記事です。

難易度　4.5

Blender 4.3にある回転系のノード

現在BlenderのGeometry Nodesの回転系ノードは以下のものがあります。

Instances Nodes
・Rotate Instances Node

Utilities Nodes

• Align Rotation to Vector Node
• Axes to Rotation Node
• Axis Angle to Rotation Node
• Rotation to Axis Angle
• Euler to Rotation Node
• Invert Rotation Node
• Rotate Rotation Node
• Rotate Vector Node

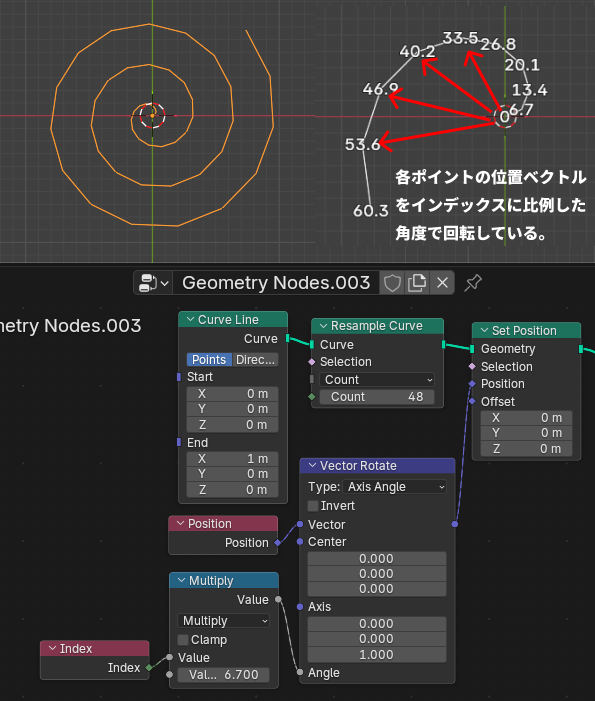

• Vector Rotate
• Rotation to Euler Node
• Rotation to Quaternion Node
• Quaternion to Rotation Node

回転運動をさせるようなものを集めました。フィールドなどの回転情報などは扱いません。
なぜかBlender4.3Manualにないものもありましたが、一応入れておきます。

Align Euler to Vector、Rotate EulerノードはDeprecatedと注意が出ており、廃止となるため今後は使用非推奨です。（今も一応使えますが、各自使用している場合は新しいノードに変更することをお勧めします。）

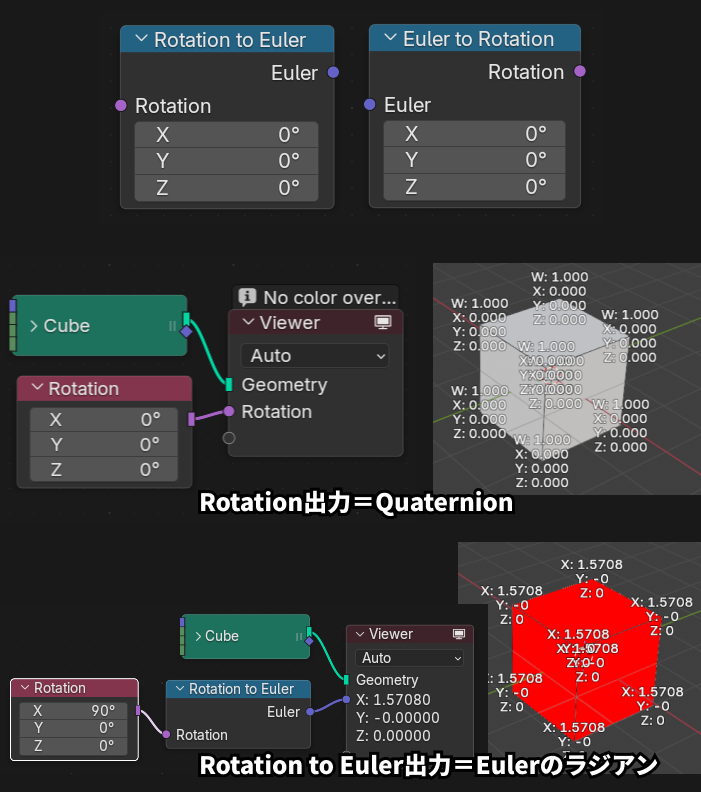

出力の違い

回転系ノードの出力には

• Rotation
• Vector
• Axis
• Euler
• Quaternion

があります

データの種類	役割	ジンバルロックの影響	例
Rotation (回転情報)	回転の向きや量を指定する。	ジンバルロックがかかる	(180°, 0, 0)（オイラー角の場合）
Vector (ベクトル)	回転後の位置を表す。（Rotationにつないだときは回転方向のベクトルとなる）	ジンバルロックがかかる	(1, 0, 0)（X軸方向の単位ベクトル）
Axis (回転軸)	回転の軸を表す単位ベクトル。回転量と組み合わせて使うことで、軸回転を表現する。	ジンバルロックがかかる	(0, 1, 0)（Y軸回転の軸）
Euler (オイラー角)	XYZの3つの角度で回転を表す。	ジンバルロックがかかる	(90°, 45°, 0°)
Quaternion (クォータニオン)	回転を4次元のデータとして表す。回転の累積計算がスムーズで、ジンバルロックの影響を受けない。	ジンバルロックがかからない	(0.707, 0.707, 0, 0)（X軸90°回転）

ジオメトリーノードの中では、ビューポートでオイラー回転の順番を変えていても、XYZになり、その順番でジンバルロックがかかります。（ノードを組み合わせることで回避することができると思います）

Rotation

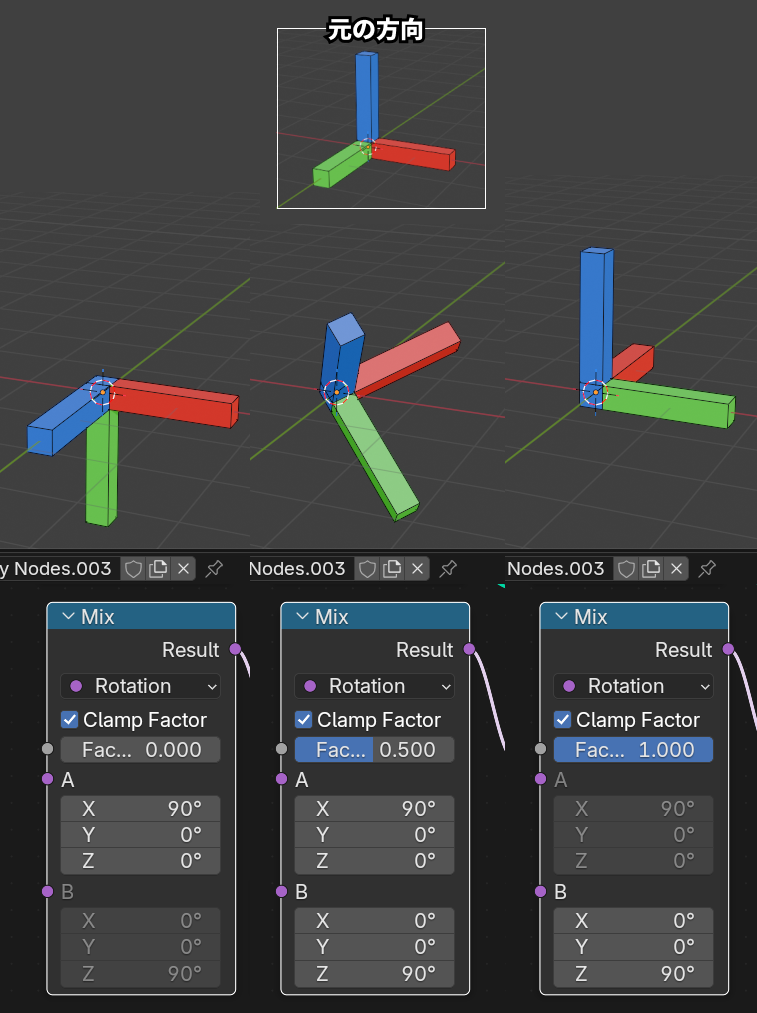

Vector

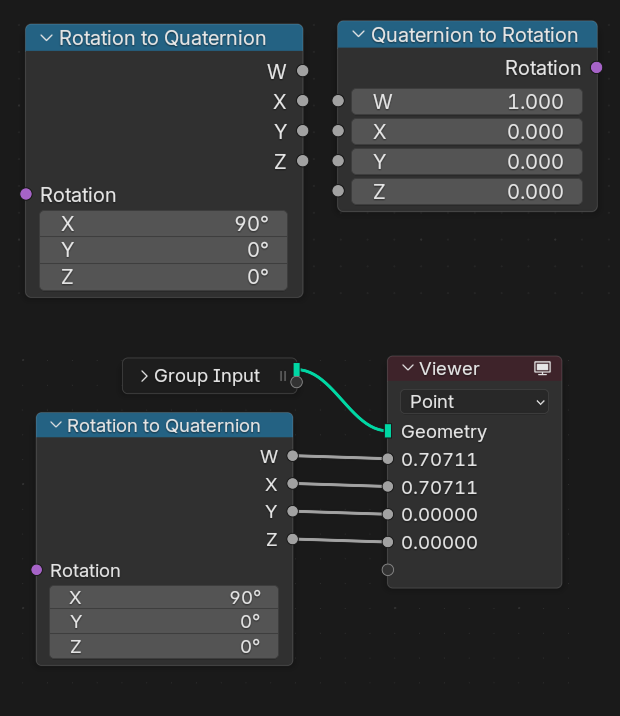

Quaternion

特定の軸で回したいとき

以下のようにノードを組んだりして工夫すると計算はノードにまかせることができ、角度を入れるだけでクォータニオン回転ができるようになります。

ある軸で回したいという場合は上のように計算して組めばいいんですけど、わざわざクォータニオンを使いたいという人は回転アニメーションとか複雑に回転させたい場合が多いですよね。

①X軸回転(90°)させてから②Y軸回転（90°）させたい場合は？（保留）

①X軸回転(90°)…q1
W1 = cos(π/4) = √2/2 ≈ 0.707
X1 = sin(π/4) = √2/2 ≈ 0.707
Y1 = 0
Z1 = 0

②Y軸回転（90°）…q2
W2 = cos(π/4) = √2/2 ≈ 0.707
X2 = 0
Y2 = sin(π/4) = √2/2 ≈ 0.707
Z2 = 0

回転を合成するにはクォータニオンの積（合成回転）を計算します:

q=q1⋅q2

すいません、合成回転はもうちょっと調べます

​クォータニオンの掛け算は以下のようになります：

(w1​,x1​,y1​,z1​)⋅(w2​,x2​,y2​,z2​)
=(w1​w2​−x1​x2​−y1​y2​−z1​z2​,
w1​x2​+x1​w2​+y1​z2​−z1​y2​,
w1​y2​−x1​z2​+y1​w2​+z1​x2​,
w1​z2​+x1​y2​−y1​x2​+z1​w2​)

q=(0,0,1,−0.5)　となります。　

instance回転

インスタンスを回転するときによく使うノード

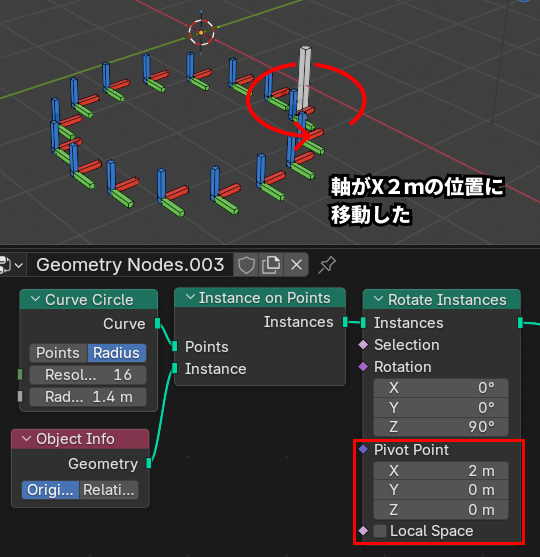

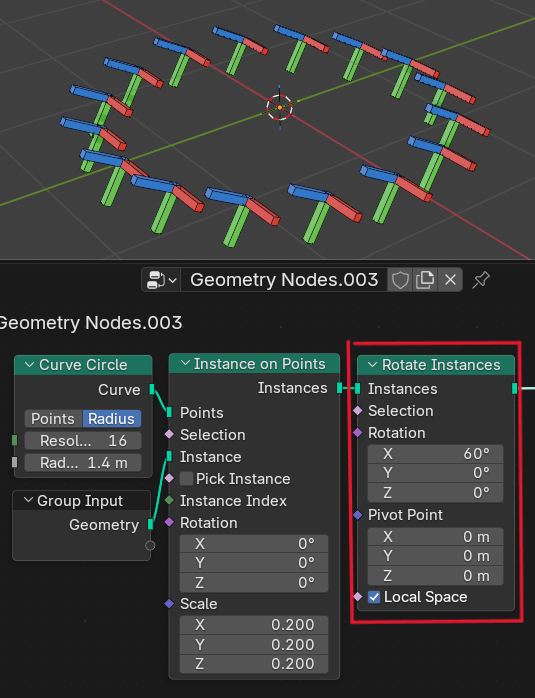

Rotate Instances Node

これはインスタンスを回転させるノードで、インデックスに応じてとか、個別にランダムな値を入れることもできるし、pivot pointが操作できるところもポイントです。

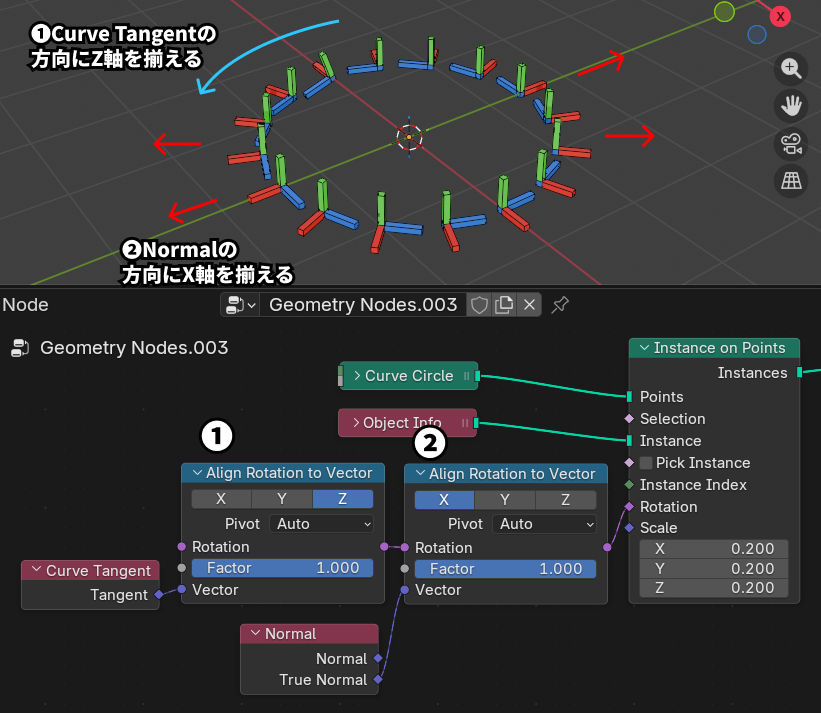

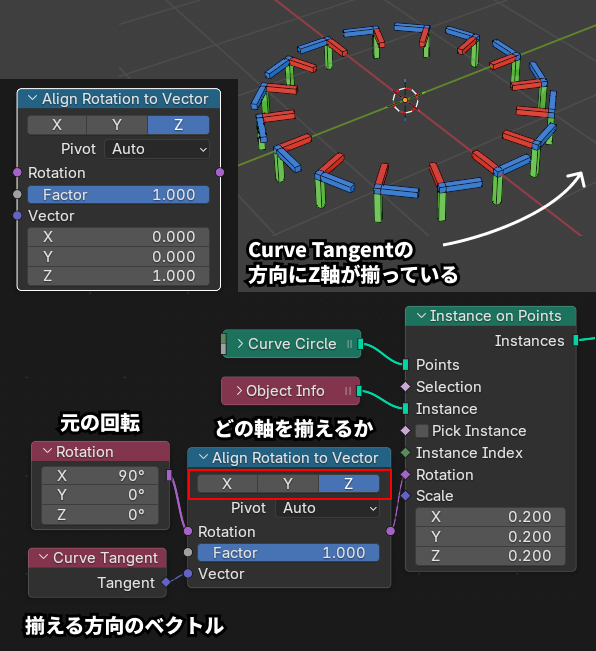

Align Rotation to Vector Node

インスタンスを配置するときに、tangentやnormal方向に揃えたい場合がよくあるので、そんなときに使うノードです。TangentやNormalのベクターがわかれば、ｘ、ｙ軸をそこに揃えてくれます。（Autoでｚ軸回転）

ｚ軸を揃えようとするとうまくいかないので、Rotate Rotationノードを使って、x軸Tangent揃えでnomal方向にy軸が揃った状況でy軸を回転すると、うまくｚ軸を揃えることができます。

以前はこのインスタンスを揃えるノードとしてAlign Euler to Vector、Rotate Eulerノードが使われていましたが、廃止となるため今後は使用非推奨です。（今も一応使えます）

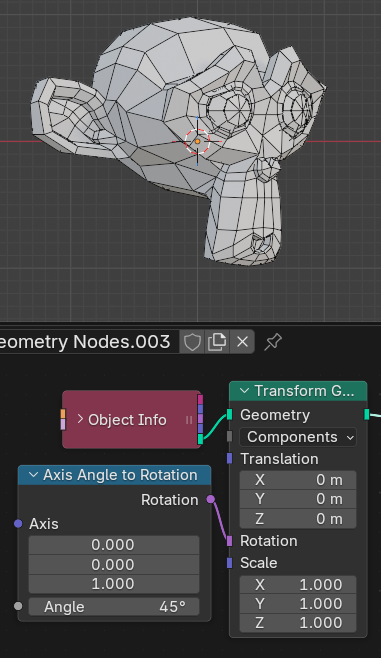

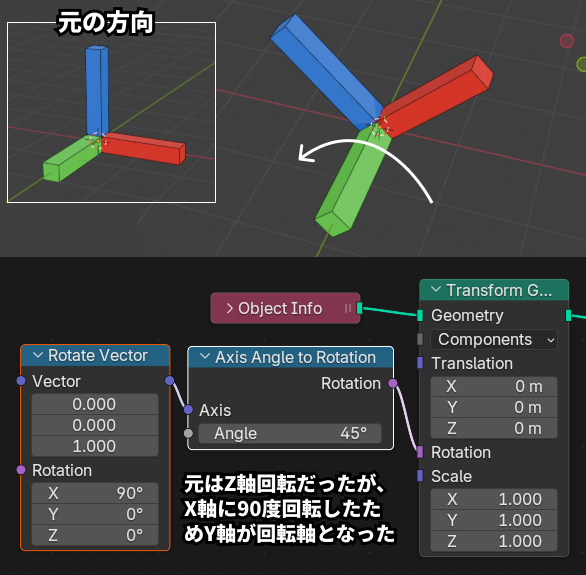

Axisを設定して回転

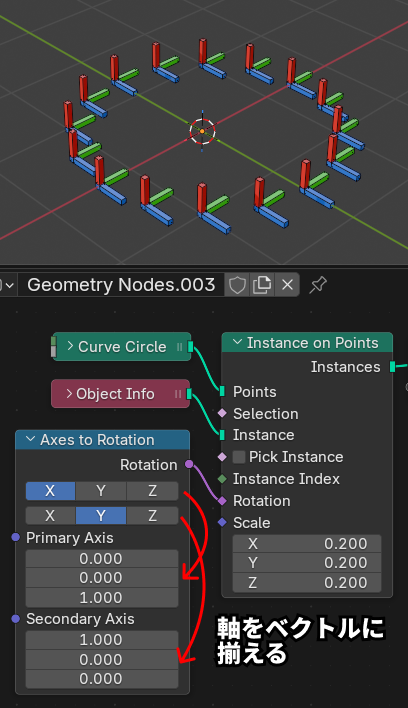

Axis Angle to RotationやAxes to Rotationノードも軸をあるベクトルに合わせて回転させることができるノードです。前者は一つの軸、後者は二つ軸を決めることができます。例えば上記でｚ軸をtangentに揃えるときはノードが２個必要でしたが、二軸を決めることができるAxes to Rotationの場合はnormalを第二回転軸に選ぶことにより、一個のノードで揃えることができます。ただ細かい回転量などを設定する項目はないので、細かい調整をしたい場合は上記の二個のノードで設定すると万能です。

回転から軸と角度を割り出す

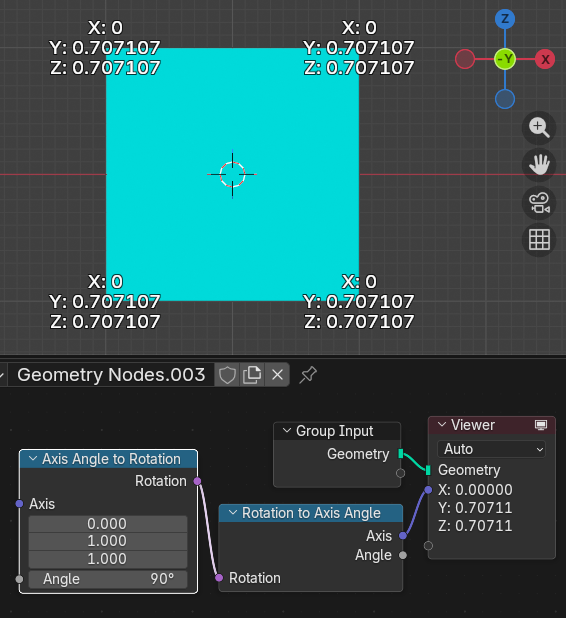

Rotation to Axis Angle

どこで使うのか思いつかないんですが、このノードはRotation出力から、軸と角度を割り出すことができます

逆回転

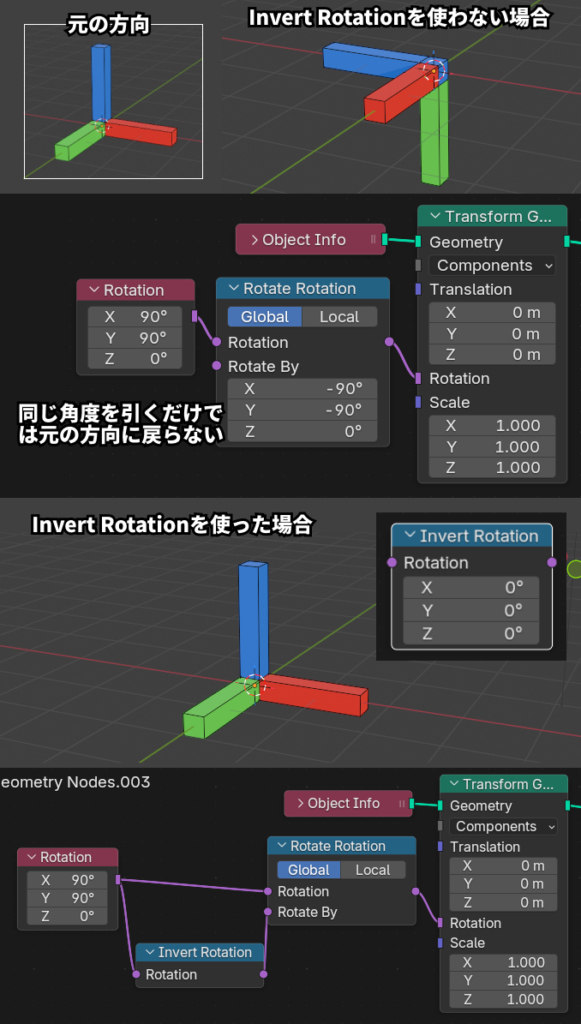

Invert Rotation

RotationはBlenderの内部ではクォータニオンとして処理されてるらしく、その逆行列（ある回転に作用させると元の位置に戻る回転）を作れるのがInvert Rotationらしいです。以下のように軸と角度を切り離して、角度に-1をかけると、逆回転と同様になりましたので、イメージとしてこんな感じなんじゃないでしょうか（細かい検証はしていないので適当ですいません。）回転を打ち消したいとか、逆回転させたい、などのときに使うと良いと思います。
